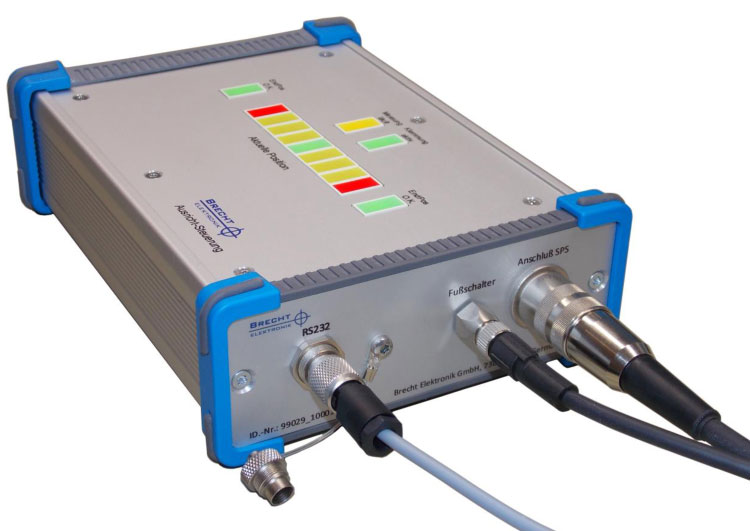

Ausricht-Steuerung mit BlueDat

In einer Vorrichtung werden Abdeckhauben für Sensorelemente verschweißt. Die Ausricht-Steuerung unterstützt die Justage der Abdeckhaube zwischen den beiden Endlagen durch eine leicht ablesbare Ampelanzeige. Die Positionserfassung erfolgt mit einer handelsüblichen Messuhr. Die Messwerte werden durch das BlueDat Funksystem der Fa. Elias GmbH an die Ausricht-Steuerung übertragen. Durch die Funkübertragung kann die Vorrichtung frei beweglich, ohne Rücksicht auf Kabelführungen, ausgeführt werden.

Die Ausrichtsteuerung berechnet die Mittenposition und zeigt die aktuelle Lage des Werkstücks mit der LED-Anzeige an. Der Mindestabstand der beiden Endlagen ist einstellbar und wird überwacht. Wenn die Mittenposition aus den einstellbaren Toleranzen länger als 3 Sekunden erreicht ist, wird das zugehörige Ausgangsignal gesetzt. Wird die Mittenposition wieder verlassen, wird unmittelbar das Ausgangsignal zurückgenommen.
